产品介绍▼

载流量分析软件基于电缆发热模型和电缆表面温度数据(从分布式光纤测温系统获取》和电缆运行电流数据(从电缆运行电流监

测系统获取 ，通过及远科技特有的分析算法，测算出电缆内部温度是否在安全边界之内，对于电缆载流量负载大小安全监控的

意义重大。

产品功能及优势▼

●光电互补

  电缆运行电流使用电介质监测系统;温度使用分布式光纤测温系统。

●点线结合

  运行电流、接地电流、电压等检测点式传感器;整条电缆、电缆接头以及环境温度，使用线性分布式光纤测温传感器

●内外兼修

  优秀的传感器设计，实现数据实时采集;采用先进的运算模型实现内部报警和推算精确。

系统结构▼

设备安装方式▼

●感温光缆安装方式

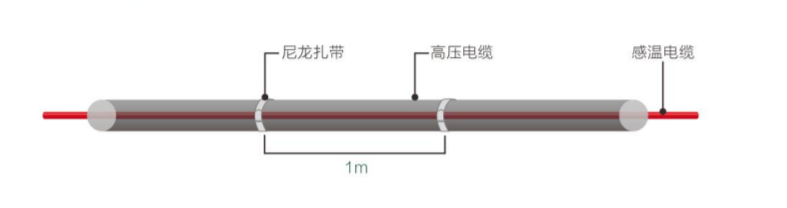

• 电缆表面:    高压电缆敷设感温光缆时，应采用单根电缆单独直线敷设，光缆使用扎带固定在电缆侧表面，扎带的密度要

  尽量大，不能小于一米间隔，使光缆和电缆尽可能的紧密接触。

• 高压电缆接头:    电缆接头属于重点监测区域，当在电缆接头敷设时，光缆应双线缠绕接头处 10m左右，用于重点监测。

• 环境温度:    在光纤敷设的方向，找几处温度有代表性且较稳定的位置，预留 10m 作为感温温段，用作监测环境温度。

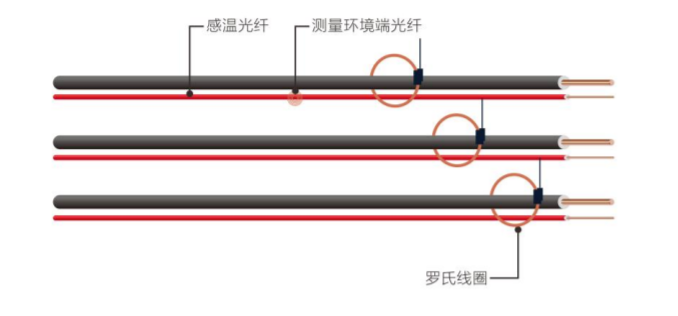

●罗氏线圈的安装方式

在高压电缆的 A、B、C三相上分别套上不同颜色的罗氏线圈，并且把线圈的信号线对应的接入运行电流采主机。
